专用量块(10.20mm和9.80mm)JJG(交通)096-2009水泥胶砂流动度测定仪检定规程

作者：资源汇聚网 | 发布于：2024年05月24日 | 浏览：75 次

JJG(交通)096-2009水泥胶砂流动度测定仪检定规程

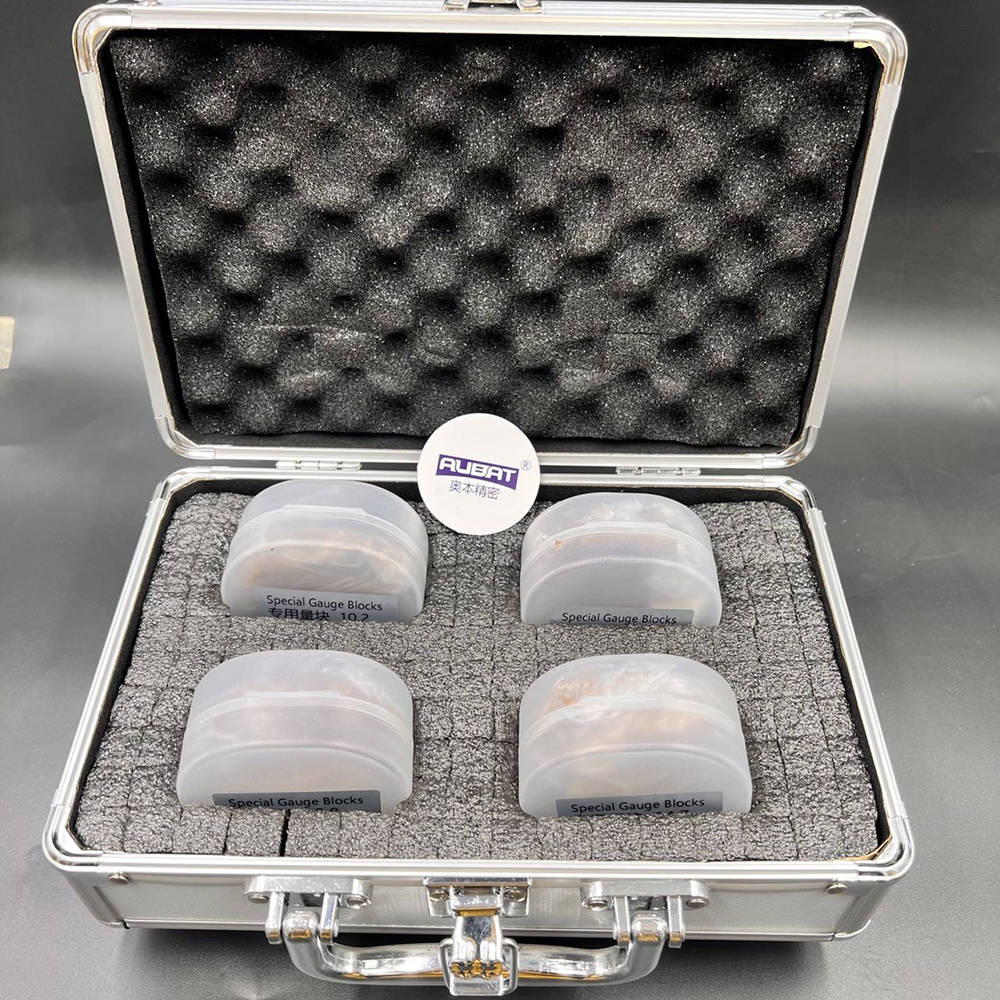

专用量块AUBAT-LK096

厚度分别为10.20mm和9.80mm

JJG(交通)096-2009水泥胶砂流动度测定仪检定适用于按JTC E30-2005进行水泥胶砂流动度测定方法(T 0507-2005)试验的水泥胶砂流动度测定仪(以下简称跳桌)的首次检定、后续检定和使用中检验。跳桌是按JTC E30-2005进行水泥胶砂流动度试验的专用仪器：通过凸轮的转动帯动推杆向上迅动,将桌面顶至最高点后自由下落撞击机架.使其上的水泥胶砂流动。跳桌由铸轶机架和跳动部分组成。

水泥胶砂流动度测定仪 专用量块

计量性能要求

1.跳动部分的总质量为(4.35±0. 15)kg,

2. 落距为10.0 ±0.2 mm,,

3.桌面跳动频率为1次/s,跳动-个周期25次的时间为25=±1s

4.桌而直径为(300 ± 1 )mm. 工作面中心有直径为(125 ±0.5 ) mm的刻圆。

通用技术要求检定条件

1.环境条件

检定时应在无振动、无腐蚀气体的室内进行，跳桌应安装在已硬化的混凝土基座上， 基座由密度至分2 240kg/m3，的混凝土浇筑，基部尺寸约为400mm X 400mm,高约为690mm

2.检定用设备

电子秤:测量范围不小于5kg,分度值不大于10g,准确度等级为3级。

展开全文

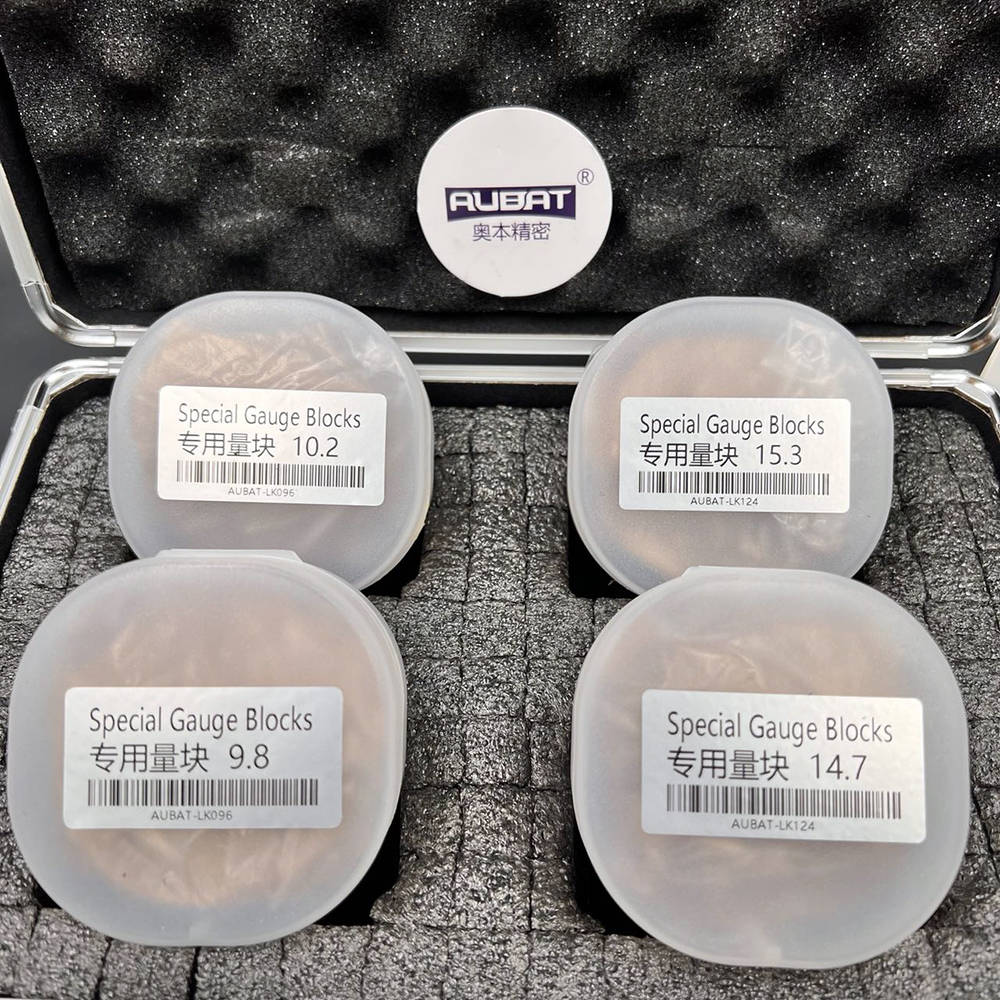

专用量块:厚度分别为10.20mm和9.80mm

3.秒表:分度值0.1s

4.游标卡尺:量程(0~300)mm,分度值0.02mm：

5.数字式水平尺:测量范围。0~ 10% ,分度値0.02% ；

6. 刀口直尺：准确度等级为1级、

7.塞尺:准确度等级为2级

跳动频率和工作周期

用秒表测量一个工作周期，人工计数一个工作周期的跳动次数.以1 个工作周期的时间除跳动次数为跳动频率。重复进行两次，取平均值.

桌面直径和刻圆直径

用游标卡尺沿相互垂直两方向测量，取平均值，

桌面平面度

用刀口直尺和塞尺测量，沿中心线交叉测量三次,每次刀口百尺与被测量面间的缝隙都不超过0. 10mm

桌面水平度

将数字水平尺置于圆盘桌面，转动凸轮使圆盘桌面分别处在最高状态和最低状态，用水平尺沿中心交叉三次测量.每次测量均应符合技术要求：

试模几何尺寸

用游标卡尺测量.直径沿垂直方向各测測一次取平均值.高度沿四周每90度各测一次取平均值。

检定结果处理

经检定合格的跳桌发给检定证书

检定周期

检定周期一般不超过一年。

专用量块-水泥胶砂流动度测定仪
