标准半球-椭圆圆柱度标准器-定标块(JJG429-2000圆度、圆柱度测量仪检定规程)

作者：资源汇聚网 | 发布于：2024年05月24日 | 浏览：78 次

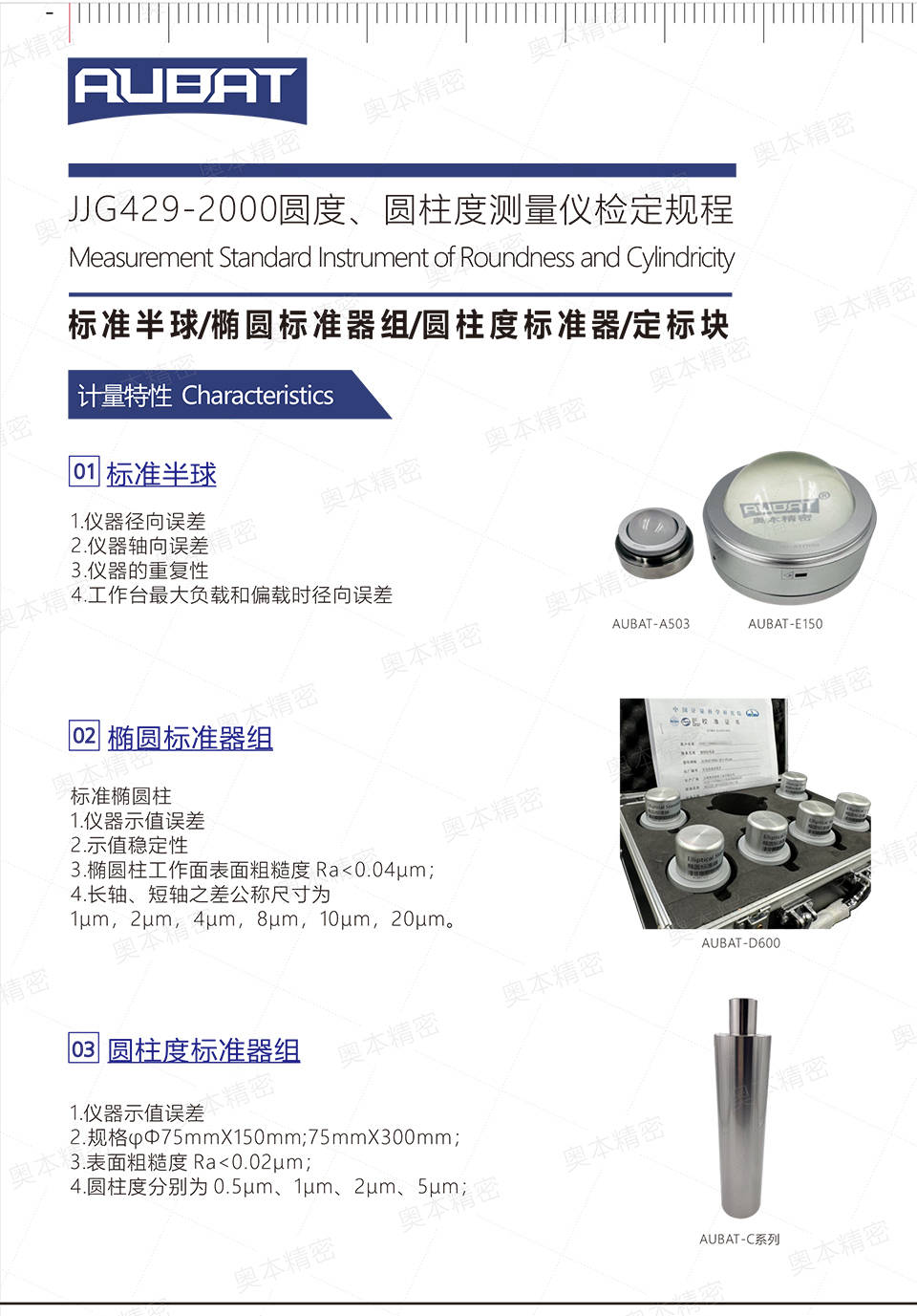

JJG 429-2000圆度、圆柱度测量仪检定规程

检定装置：

1. 标准半球、标准球AUBAT-A503

检定仪器径向、轴向误差，仪器示值重复性，工作台最大负载和偏载时径向误差

2. 椭圆标准器组AUBAT-D600

检定仪器示值误差示值稳定性

3. 圆柱度标准器AUBAT-C5300

检定仪器示值误差

4. 定标块AUBAT-BM2

5.圆柱角尺

头架或工作台沿 Z 向移动时对不作台面的垂直度；基准回转轴线与 Z 轴导轨的平行度；传感器沿 Z 轴导轨移动时的直线度；

主要检定工具及其技术要求

标准球(标准半球)

1 工作圆截面圆度不大于 0.05μm。

2 标准球或标准半球装入球座，不应松动、变形

3 球座应有编号和标记点。

标准椭圆柱（椭圆标准器组）

1 椭圆柱上的长轴 D 应与座上的标记点对准。

2 长轴、短轴之差公称尺寸为1μm，2μm，4μm，8μm，10μm，20μm。

3 热处理 HRC 60~64，冷处理，时效，尺寸稳定。

4 椭圆柱工作面表面粗糙度 Ra<0.04μm。

圆柱度标准器

1 规格 Φ75 mmX150 mm; Φ75 mm X 300 mm

2 表面粗糙度 Ra<0.02μm。

3 圆柱度分别为 0.5μm、1μm、2μm、5μm。

展开全文

定标块

1 定标块上的小平面弦高的名义尺寸为 1μm，2μm，4μm，5μm,10μm,20μm, 50μm。

2 定标块小平面表面粗糙度 Ra<0.04μm。

3 热处理 HRC 60~64，冷处理，时效，尺寸稳定。

4 定标块上的小平面应与座上的标记点对准，座上应有编号。

本规程适用于圆度、圆柱度测量仪的首次检定、后续检定和使用中的检验。

圆度测量仪或圆度仪是以精密回转中心为回转测量基准，通过传感器测量被测件不同转角位置上的实际轮廓到回转中心半径的变化量，来定量评价被测件某一横截面圆度的测量仪器。按基准回转轴线形成方式分为传感器回转式和工作台回转式两种。按信号处理形式分为模拟输出式（记录仪显示、输出）和数字输出式（计算机处理评定、显示、输出）两类。可用于测量内、外回转表面各截面轮廓的圆度、同心度和端面跳动等参数。

圆柱度测量仪或圆柱度仪是以精密回转中心线为回转测量基准，精密直线运动导轨为直线测量基准，通过位于直线运动导轨上的位移传感器，测量圆柱体表面若干截面在不同转角位置上的实际轮廓到回转中心线半径的变化量，来定量评价圆柱体表面圆柱度的测量仪器。按基准回转轴线形成方式也分为传感器回转式和工作台回转式两种。按信号处理形式分为模拟输出式（记录仪显示、输出）和数字输出式（计算机处理评定、显示、输出）两类。可用于测量圆柱面工件表面轮廓的形状误差（圆度、圆柱度、直线度和平面度)、位置误差（同轴度和垂直度）等。
