JJG7-2004直角尺检定规程(圆柱角尺0级 00级-研磨平尺300mm平面度≦1μm)

作者:资源汇聚网 | 发布于:2024年05月24日 | 浏览:99 次

JJG 7-2004直角尺检定规程

货号:AUBAT-YZC3100

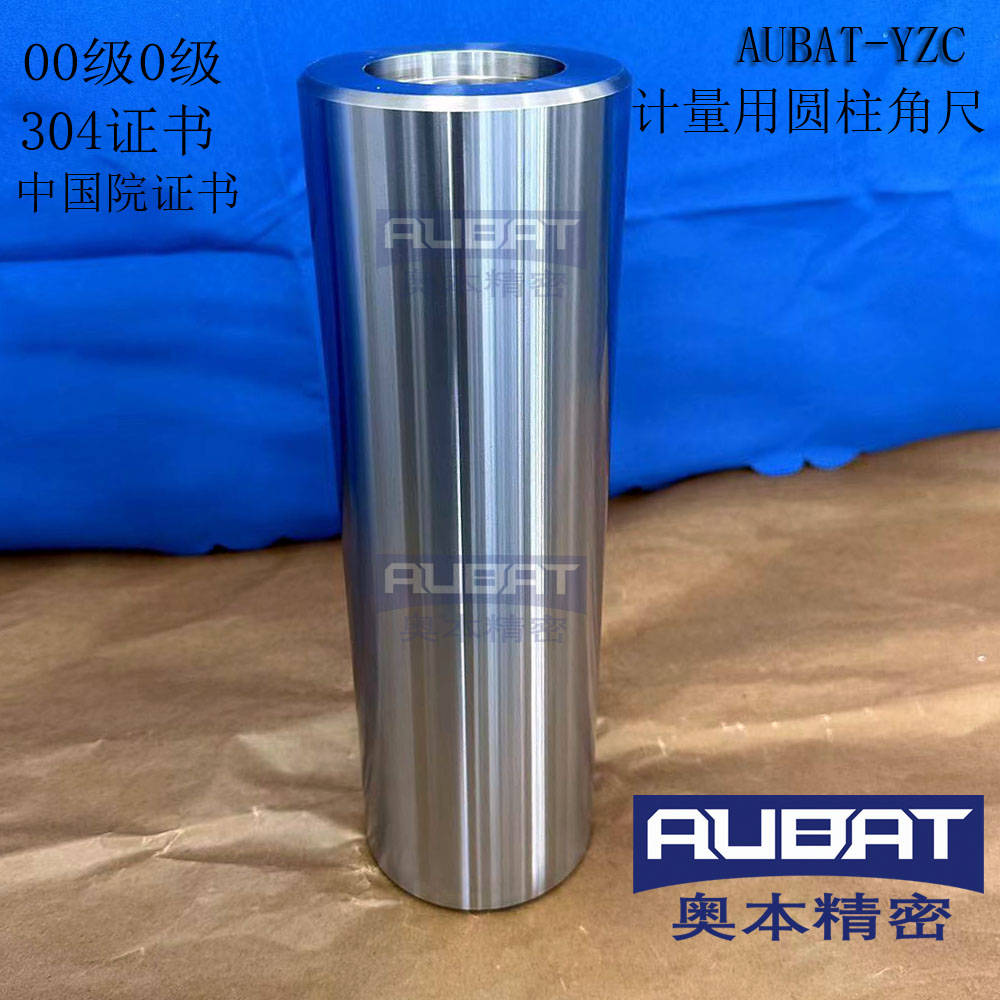

圆柱直角尺

00级圆柱角尺

0级圆柱角尺

圆柱形角度尺

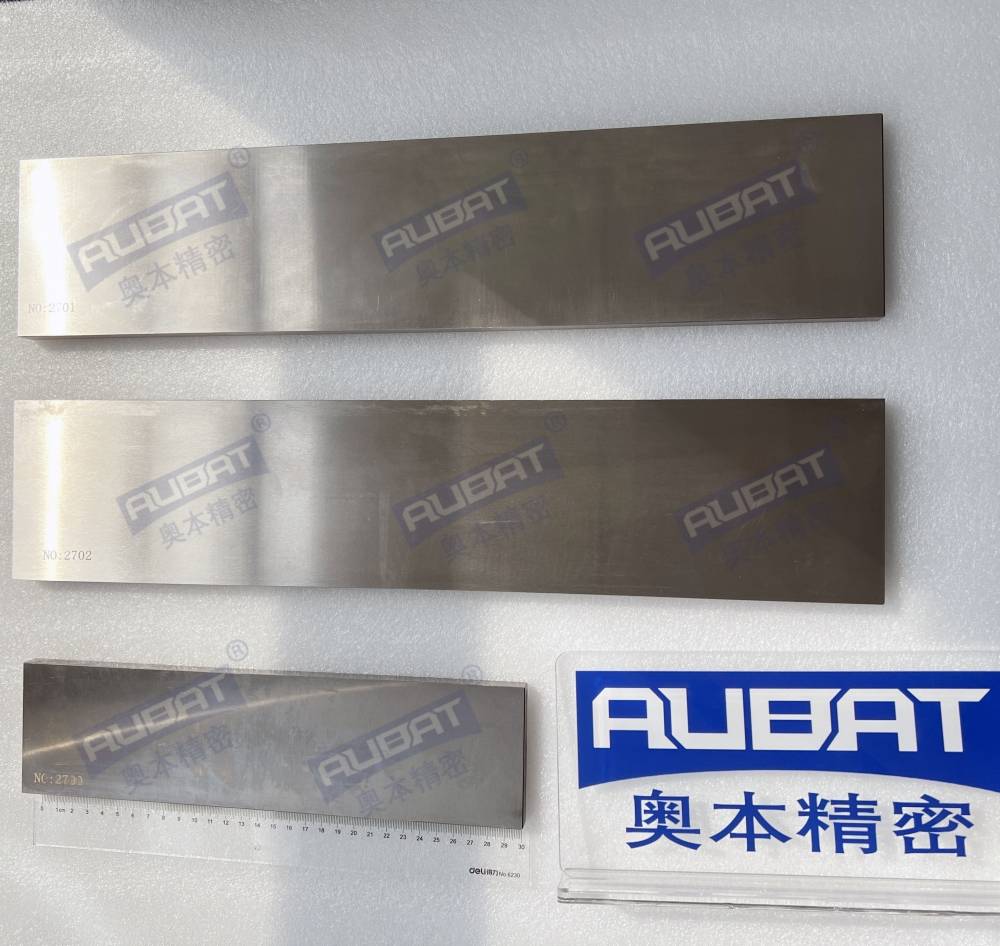

研磨面平尺(规格≦300mm;平面度≦1μm)

JJG 7-2004直角尺检定规程适用于直角尺的首次检定、后续检定和使用中检定。直角尺是检验和划线工作中常用的量具。用于检验工件的垂直度或检定仪器、机床纵横向导轨的相互垂直度。通常用钢、铸铁或花岗岩制成。按其结构形式可分圆柱直角尺、矩形直角尺、三角形直角尺、刀口形直角尺、铸铁直角尺、宽座直角尺、平形直角尺、线纹钢直角尺。

JJG7-2004直角尺检定规程(圆柱角尺0级 00级-研磨平尺300mm平面度≦1μm)

圆柱角尺0级 00级

检定方法:

1.测量面和基面的平面度

对于测量面或基面小于500mm的 00 级、0级、1级直角尺可用0级刀口形直尺,2级直角尺可用1级刀口形直尺,以标准光隙法进行检定。圆柱形直角尺 当所有检定方位上出现的间隙均在中间部位或两端部位时,取其中一方位间隙量最大的值作为测量结果;当有的方位中间部位有间隙,而有的方位两端部位有间隙时,则取中间和两端最大间隙量之和作为测量结果

2. 圆柱直角尺母线的直线度用分度值不大于1"的自准直仪以节距法检定。被检母线不应少于4条且分布在相互垂直的两个轴向剖面内。检定时,先将桥板固定在反射镜侧工作面上,反射镜底部垫以不低于1级的平尺,使桥板与圆柱直角尺的母线相靠。然后调整自准直仪,使目镜内的影像位于中央位置,读取第一个读数a, (格数)。按桥板跨距L逐段移动反射镜,并使桥板首尾相接,依次记取每段的读数a2,as,…,an。以最小条件包容线评定直线度,其测量结果应不超过表10的规定。当圆柱母线长度小于或等于315mm 时,取5个节距,当圆柱母线长度大于315mm时,取10个节距。

展开全文

3.圆柱直角尺测量面的垂直度

首先检定被检圆柱直角尺在轴向剖面内的直径差,直径差的检定一般可用分度值为0.001mm 的测微表或0.002mm 的杠杆卡规进行。直径大于150mm时,用分度值为0.00l mm测微表打表法检定

4.间隙法和直接测量法

间隙法:在被检直角尺的测量面与圆柱直角尺的母线(或刀口矩形直角尺)之间试塞1级或4等量块,。在全部受检范围内,可塞入量块尺寸的最大差值即为被检直角尺的垂直度误差。检定用直角尺的准确度应高于被检直角尺一个等级。

直接测量法:在带有可动接触头的直角尺检置仪上检定。检定时,首先调整好活动测量架在立柱上的位置,使可动接触头恰能坛被检直角尺测量面上边缘(2~3) mm处相接触,随之将定位支架紧固于最低位置析。然后将被检直角尺分别置于位置Ⅰ和位置Ⅱ,并拨动换向器使测微表的测量方向与被检直角尺的位置相适应,此时在测微表上即可读出相应两个读数值。该两个读数值之差的一半即为被检直角尺的垂直度误差。

JJG7-2004直角尺检定规程(圆柱角尺0级 00级-研磨平尺300mm平面度≦1μm)

研磨面平尺300mm-500mm
