JJG(军工) 176-2020精密型坐标测量机检定规程

货号AUBAT-176J

标准球

规格Φ10mm~Φ30mm形状误差不大于0.10μm

测头系统配置

a) 需考虑规定的最大允许误差对应的测头系统配置极限，如探针直径、探针方向、探针系统的重量等;

b)探测误差应使用标称直径3mm~5mm、探针长度不小于50mm球端探针进行检定:c)长度测量误差应使用标称直径不大于3mm探针长度不小于40mm球端探针进行检定;

注:探针直径和长度可能明显影响测量结果;

d)检定前按相关程序标定探针，标定结果应符合制造商操作说明书相关要求

JJG(军工) 176-2020精密型坐标测量机检定规程适用于三维直角坐标系下，单轴测量范围不大于1500mm的精密型坐标测量机(简称坐标测量机)的首次、后续检定和使用中检查。

标准球

计量性能要求

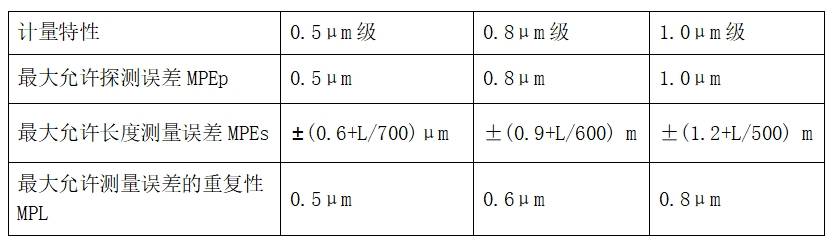

精密型坐标测量机的计量性能按表所示，以三种准确度等级给出。

展开全文

1.探测误差

探测误差P应不超过表中相应级别规定的最大允许探测误差MPEP。

2. 长度测量误差

长度测量误差E应不超过表中相应级别规定的最大允许长度测量误差 MPEE。

3 测量误差重复性

测量误差重复性R应不超过表中相应级别规定的最大允许测量误差重复性 MPL

通用技术要求

a)首次检定的精密型坐标测量机(简称坐标测量机)各组成部分应完好，后续检定的坐标测量机不应有影响准确度的外观缺陷。

b)配备环境参数计量器具且满足环境条件要求。

c)工作台面应无明显裂痕、划伤、碰伤、锈蚀等缺陷。

d)坐标测量机上至少应标有制造厂厂名或注册商标和产品序列号等信息

工作正常性

a)测头与主机连接可靠。

b)各运动轴运行顺畅，无卡顿、阻滞、异响等现象。

c)通讯线路正常连接。

d)压缩空气气压稳定。

环境条件

a)环境温度:20C+1C;

b)相对湿度:30%~70%;

c)检定时温度条件满足时间梯度和空间梯度的要求:时间梯度:0.5°C/，1C/d;

空间梯度:0.5°C/m;

d)检定前，坐标测量机所在房间的室内温度应达到测量机性能所要求的温度，并至少连续通风一周时间;

e)计量标准器具应提前置于坐标测量机所在房间，平衡温度时间不少于12h:

f)测量过程中应测量和记录环境的温度变化情况，在测量空间不同的方向和高度上，布置不少于4个温度测量点，间隔1h 记录一次。
